Redskap till L20/L25, L30, L40/L45 och L150/L220 Stor-stora BM

L-fästen för hjullastare

L-fästen, ofta kallade Volvo-fästen, är en avgörande del av det moderna redskapssystemet för hjullastare. Deras ursprung ligger hos den tyska tillverkaren Zettelmeyer, som grundades på 1900-talet och blev en viktig aktör inom hjullastarmarknaden. Volvo köpte Zettelmeyer 1991 och dessa fästen blev standard för Volvos hjullastare.

Ett av de mest framstående dragen med L-fästen är deras snabbkopplingsdesign, som gör det möjligt att byta redskap på maskinen utan att operatören behöver lämna hytten. Detta gör arbetet inte bara mer effektivt utan även säkrare, eftersom tiden som krävs för att byta redskap minskas avsevärt. Genom att kombinera Zettelmeyers ingenjörskonst med Volvos kvalitet och innovation, skapades ett robust och mångsidigt fästsystem som fortfarande flitigt används.

Volvo-fästena är uppdelade i flera olika varianter, vilka har utvecklats för att passa specifika maskinmodeller och redskap. Bland de mest kända modellerna återfinns Volvo L20/L25, även kallat Zettelmeyer 402 och ZM402, Volvo L30, även kallat Zettelmeyer 602 och ZM602, Volvo L40/L45, även kallat Zettelmeyer 802 och ZM802, samt Volvo L150-L220, också känt som Stor-Stora BM. Var och en av dessa fästen har utvecklats med specifika behov och arbetsförhållanden i åtanke, vilket gör dem lämpliga för olika typer av hjullastare och arbetsuppgifter.

Vad är ett L-fäste?

L-fästet är ett snabbkopplingssystem designat för hjullastare, vilket gör det möjligt att snabbt byta mellan olika redskap som skopor, gafflar och storsäckslyftar. Fästet består av en krokkonstruktion som ansluter till maskinen samt en låsmekanism som säkrar redskapet på plats. Denna design möjliggör snabb anslutning och frigöring, vilket är avgörande för att optimera maskinens effektivitet på arbetsplatsen.

Efter att Volvo förvärvade Zettelmeyer, integrerades dessa fästen i Volvos hjullastare och blev snabbt standarden för många av Volvos maskiner. Namnet ”L-fäste” kommer från Volvos L-serie av hjullastare, där varje modellbeteckning (L20, L30, L40 osv.) refererar till en specifik maskinmodell och det fäste som är kompatibelt med den maskinen. Till exempel refererar L20/L25 till ett fäste som används för mindre hjullastare som Zettelmeyer 402 och ZM402, medan L150-L220 används för större maskiner i gruv- och anläggningsindustrin.

Fästets konstruktion och robusthet gör det lämpligt för tunga arbetsuppgifter under krävande förhållanden. Tillverkningen av L-fästen sker i härdat kvalitetsstål, vilket gör dem mycket slitstarka och hållbara. Det innebär också att de kan hantera höga påfrestningar och stora belastningar utan att påverka maskinens prestanda.

Utöver dess huvudbenämning, är L-fästen ibland kända under sina Zettelmeyer-modellnamn. Dessa alternativa benämningar, såsom Zettelmeyer 402 och ZM402 för L20/L25, och Zettelmeyer 802 för L40/L45, reflekterar den historiska kopplingen mellan Zettelmeyer och Volvo, och betonar deras betydelse i utvecklingen av moderna hjullastare.

Användningsområden

L-fästen används främst inom entreprenadmaskiner för att möjliggöra snabb byte av redskap på hjullastare. Deras mångsidighet gör att de används i många olika applikationer, från byggarbetsplatser till gruvdrift och jordbruk.

På byggarbetsplatser är hjullastare utrustade med L-fästen vanliga eftersom de tillåter operatörerna att snabbt byta mellan olika redskap beroende på arbetsuppgiften. Detta kan innebära att man snabbt byter från en skopa för att lasta grus till en gaffel för att lyfta lastpallar. Tack vare det robusta fästesystemet är bytet av redskap inte bara snabbt, utan också säkert och pålitligt.

Inom gruvindustrin används större L-fästen som de på Volvo L150-L220 maskiner för att hantera tunga material som sten och malm. Dessa fästen är byggda för att klara extrema förhållanden och stora belastningar, vilket gör dem till en viktig del av utrustningen inom denna industri. Genom att snabbt kunna växla mellan olika redskap, som skopor och storsäckslyftar, blir maskinerna mer effektiva och mångsidiga, vilket i sin tur ökar produktiviteten.

Inom jordbruk används mindre hjullastare med L-fästen för att hantera material som höbalar, foder och gödsel. L20/L25 och L30 är vanliga modeller som används i dessa sammanhang. Genom att snabbt kunna byta redskap blir arbetet på gården smidigare och mer effektivt, vilket gör att jordbrukaren kan utföra flera olika arbetsuppgifter med en och samma maskin.

Rekommendationer för maskinstorlek

När man använder L-fästen är det viktigt att välja rätt fäste för den maskin man arbetar med. Varje fäste är designat för att hantera en viss maskinstorlek och arbetsbelastning. Användning av ett fäste som är för litet för maskinen kan leda till skador både på fästet och maskinen, medan ett för stort fäste kan vara onödigt tungt och ineffektivt.

Mått för L20/L25-fäste

Mått för L30-fäste

Mått för L40/L45-fäste

Mått för L150-L220-fäste

Kompatibla maskinredskap

Nedan listas de vanligast förekommande redskapen för respektive fäste.

Balgrip

Balgripar är ett viktigt redskap inom jordbruk och hanterar runda balar med hö eller halm. Balgripen ger effektivitet och kontroll när man lyfter och transporterar balar på ett säkert och stabilt sätt.

Balgrip finns till L30

Balspjut

Balspjut används för att hantera runda eller fyrkantiga balar och är ett vanligt redskap inom jordbruk. Spjutet gör det enkelt att lyfta och flytta balar utan att skada materialet.

Balspjut finns till L20/L25, L30

Hydrauliska pallgafflar

Hydrauliska pallgafflar används för att lyfta och transportera lastpallar och är ett av de mest mångsidiga redskapen för hjullastare. Med hydraulisk justering av gaffelavståndet hanteras lastpallar med olika storlekar.

Hydrauliska pallgafflar finns till L20/L25, L30, L40/L45, L150-L220 (Stor-Stora BM)

Klaffskopa

Klaffskopan är ett specialiserat redskap för att hantera stora volymer material, särskilt användbar för lättare material som flis eller snö, där snabb lastning prioriteras.

Klaffskopa finns till L30

Kranarm

Kranarmen används för att lyfta och flytta tunga eller svårhanterliga föremål som inte lätt kan placeras på en pall. Den erbjuder flexibilitet på arbetsplatser med varierande lyftbehov.

Kranarm finns till L20/L25, L30

Krokodilgrep

Krokodilgrepen är särskilt användbar för att hantera grövre material som gödsel, ris eller sly. Grepen har kraftiga klor som griper tag i materialet och håller det säkert på plats under transport.

Krokodilgrep finns till L30

Lättmaterialskopa

Lättmaterialskopan hanterar stora volymer av lätta material som snö, träflis eller sågspån och är oumbärlig för arbete där stora mängder lättare material ska förflyttas.

Lättmaterialskopa finns till L30

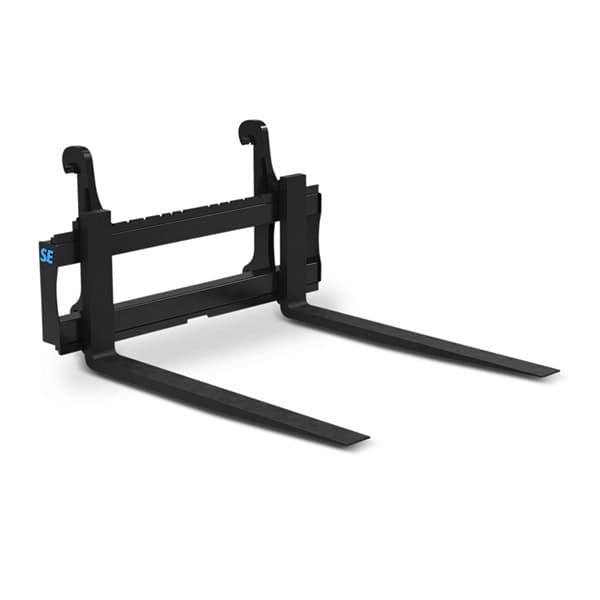

Pallgafflar

Pallgafflar är mångsidiga redskap som används för att lyfta och transportera lastpallar på arbetsplatser. De är vanliga inom lager och byggarbetsplatser.

Pallgafflar finns till L20/L25, L30, L40/L45, L150-L220 (Stor-Stora BM)

Planeringsskopa

Planeringsskopan används för markberedning och justering av terräng. Den är särskilt användbar för att skapa en jämn yta på arbetsområdet.

Planeringsskopa finns till L20/L25, L30, L40/L45, L150-L220 (Stor-Stora BM)

Rangerkrok

Rangerkroken används för att flytta trailers eller släpvagnar på arbetsplatsen och är ett effektivt redskap som sparar tid vid förflyttning av släpvagnar.

Rangerkrok finns till L30, L150-L220 (Stor-Stora BM)

Sandspridarskopa

Sandspridarskopan är designad för att sprida sand eller grus jämnt över vägar och används ofta inom vägunderhåll under vintermånaderna.

Sandspridarskopa finns till L30

Storsäckslyft

Storsäckslyften används för att lyfta och transportera stora säckar med material som gödsel, sand eller cement. Den är särskilt användbar där stora mängder material behöver flyttas på en gång.

Storsäckslyft finns till L30

Universalskopa

Universalskopan är en mångsidig skopa som kan användas för en rad olika material och arbetsuppgifter, vilket gör den till ett populärt redskap tack vare sin flexibilitet och robusthet.

Universalskopa finns till L30

Vikplog

Vikplogen används för att röja snö på vägar och parkeringsplatser. Den kan vinklas för att anpassas efter specifika arbetsuppgifter och används under snöiga förhållanden för att hålla vägar säkra.

Vikplog finns till L20/L25, L30

Återfyllnadsskopa

Återfyllnadsskopan används inom bygg och anläggning för att fylla igen diken eller andra utrymmen efter att arbete har utförts. Den kan hantera både tyngre och lättare material.

Återfyllnadsskopa finns till L30

Frågor och svar om L-fästen

Vad väger ett L-fäste normalt sett?
Vikten varierar beroende på storlek och modell. Ett mindre fäste som L20/L25 väger mellan 150 och 200 kg, medan större fästen som L150-L220 kan väga upp till 700–1000 kg.

Vad är den rekommenderade maskinvikten för ett L-fäste?
Rekommenderad maskinvikt varierar beroende på fäste. För L20/L25-fästet rekommenderas maskiner som väger 2-4 ton, medan L150-L220 är avsedda för maskiner som väger 30-70 ton.

Finns det adaptrar för att använda L-fästen med redskap som inte har L-fäste?
Ja, redskapsadaptrar finns tillgängliga för att använda L-fästen med redskap som inte ursprungligen är kompatibla med L-fästet.

Finns det andra benämningar på L-fästen?
Ja, L-fästen är också kända under sina Zettelmeyer-namn, såsom Zettelmeyer 402 för L20/L25 och Zettelmeyer 602 för L30.
